Вес, прежде всего!
Внешне — это обычный БП самого скромного вида, конечно, искушенный пользователь увидит, что здесь не все так просто… явно, корпус изготовлен из сравнительно толстой стали, и его конфигурация не стандартная… Ну, об этом позже.
Размеры этого БП стандартные — для форм-фактора ATX — а весь его 1 килограмм 385 грамм — измерено мною с помощью китайских электронных весов. Надо сказать — измерено после чистки… этот БП 2010 года и проработал более 10 лет, его никто за это время не чистил… и грязи скопилось в нем предостаточно! В БП применен большой вентилятор, он соответственно обеспечивает и большую прокачку воздушных масс, а с этим и повышенный приток пыли…

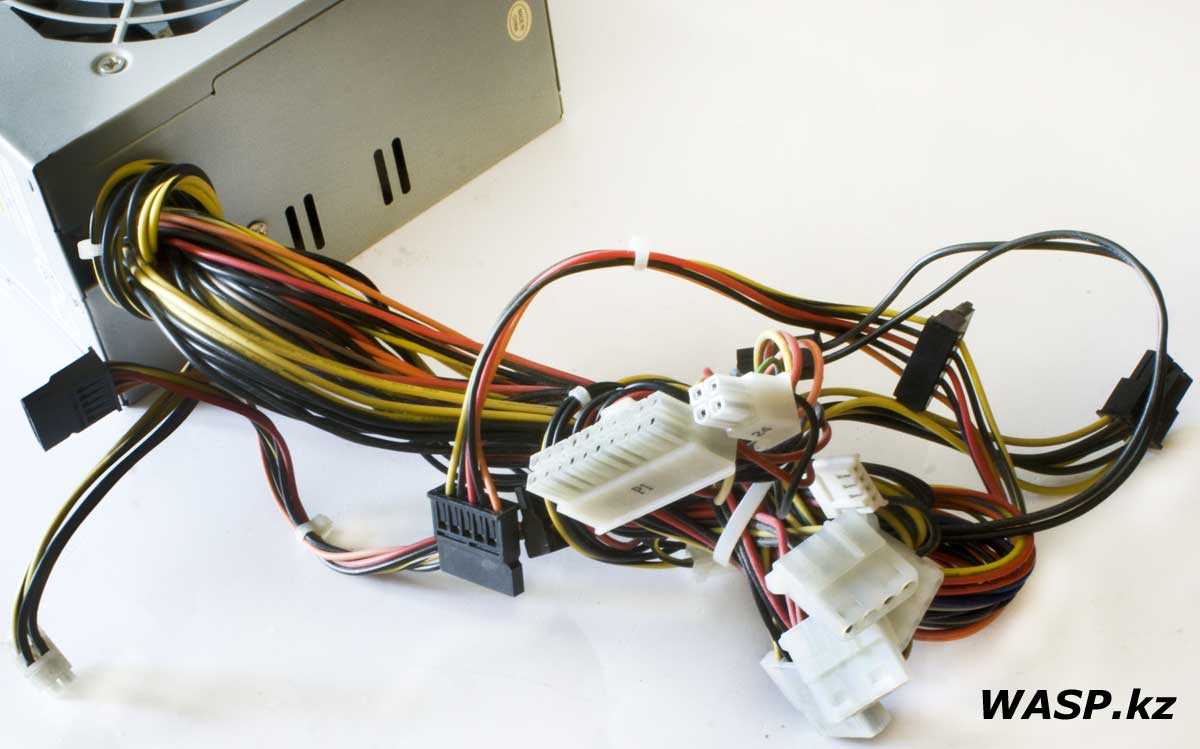

Тыльная сторона блока питания и все провода с разъемами — перечислять все не буду, как и не буду приводить данные о длине проводов и об их толщине. Не столь это сегодня и актуально. Скажу одно — количество и разнообразие разъемов вполне удовлетворяло запросы для обычного ПК тех времен, толщина и длина проводов так же не вызывали претензий.

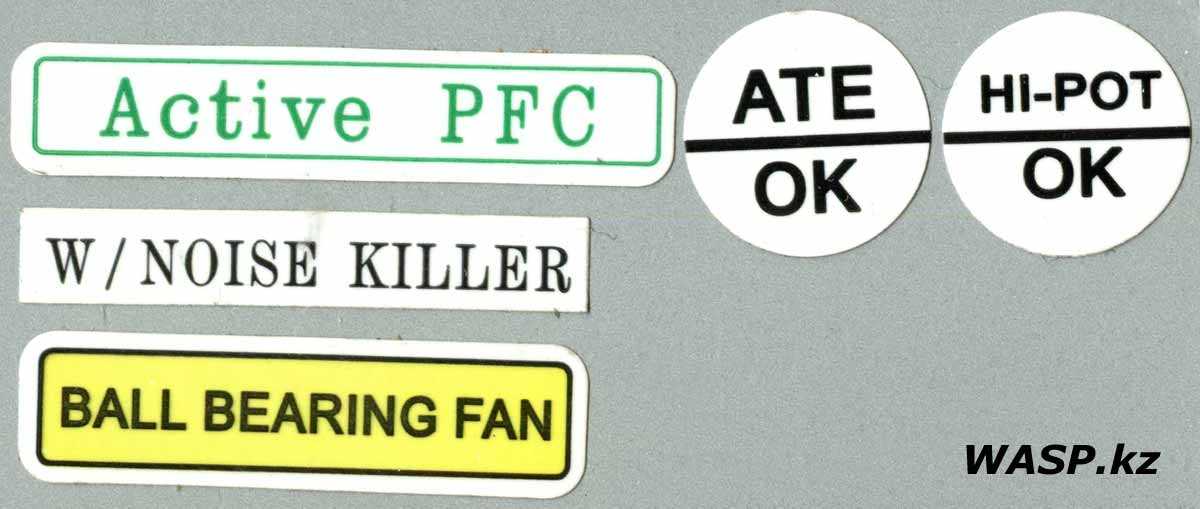

На корпусе есть такие наклейки: Active PFC, W/Noise killer, Ball bearing fan, что значит — наличие активного корректора коэффициента… второе — это значит, что в БП применена автоматическая регулировка оборотов вентилятора, в зависимости от температуры… Ну а третье — использование подшипников качения в вентиляторе (что надежнее, но более шумно).

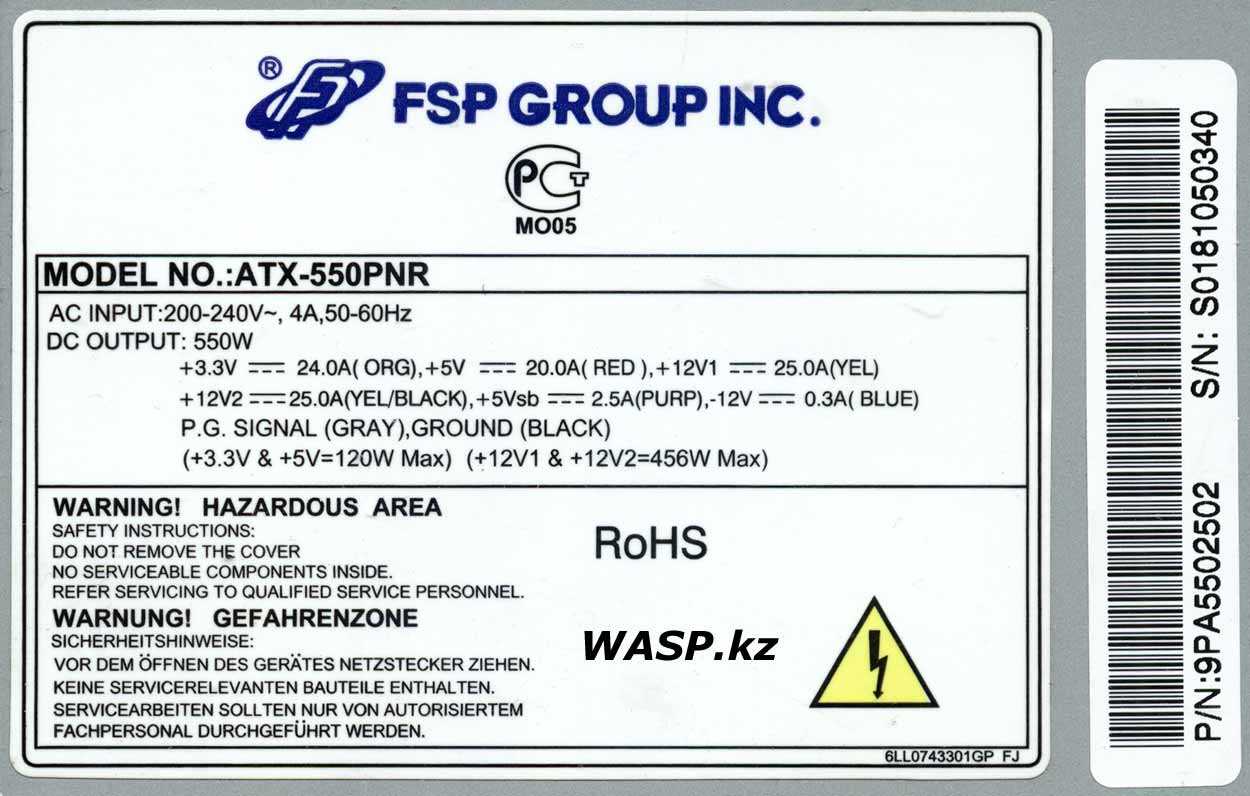

Намного интереснее основная этикетка блока питания. На ней логотип производителя — FSP Group INC. Значок российского стандарта — МО05. Указано название модели ATX-550PNR. Входные напряжения:
AC 200-240V~, 4A, 50-60HZ
Выходные напряжения — ток постоянный:
+3.3V 24A (ORG) +5V 20A (RED) +12V1 25A (YEL) +12V2 25A (YEL/BLACK) +5Vsb 2.5A (PURP) -12V 0.3A (BLUE) P.G. Signal (GRAY) GROUND (BLACK) +3.3V & +5V = 120W Max +12V1 & +12V2 = 456W Max
Вот такие данные на этикетке… нигде не указана общая мощность блока питания, но она везде указывается как 550 Вт. Но и здесь надо иметь в виду три буковки — Max — это означает, максимально и кратковременно… Реальные цифры за семью печатями.
Разборка FSP ATX-550PNR
Пора заглянуть внутрь этого блока питания. Тут мы видим, что производитель решил проявить оригинальность: корпус как обычно состоит из двух стальных П-образных элементов, и у всех оно соединяется обычно одинаково. Но тут винты крепления не сверху, где вентилятор, а по бокам… Какие-то выступы по стыку — лепестками… Вероятно, это дает некоторую жесткость, но честное слово — настолько мизерную, что и в микроскоп не разглядеть! На самом деле — просто попытка выделиться хоть чем-то… На металле выбито 5CC02 704 01GPYK.

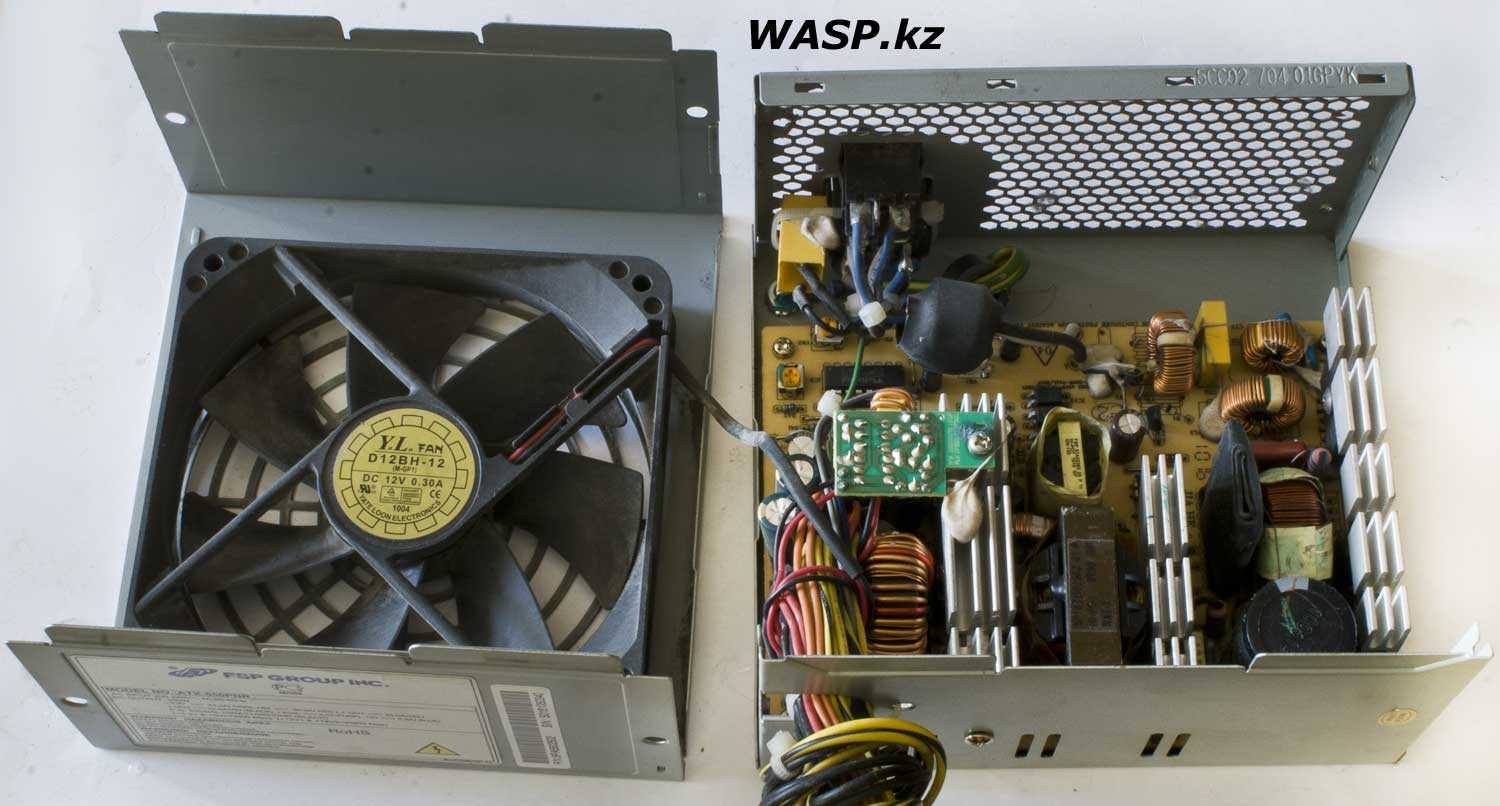

Внутри, после очистки, мы видим такую картину: в общем-то, ничем не примечательный блок питания… Большой 120 мм вентилятор производства Y.L. — это Yate Loon Electronics, и название модели D12BH-12 (M-GP1). Вентилятор хороший — за многие годы не зашумел, не менялся и не смазывался… Я его таким и оставил, к слову сказать, посмотрим, сколько лет еще он протянет?

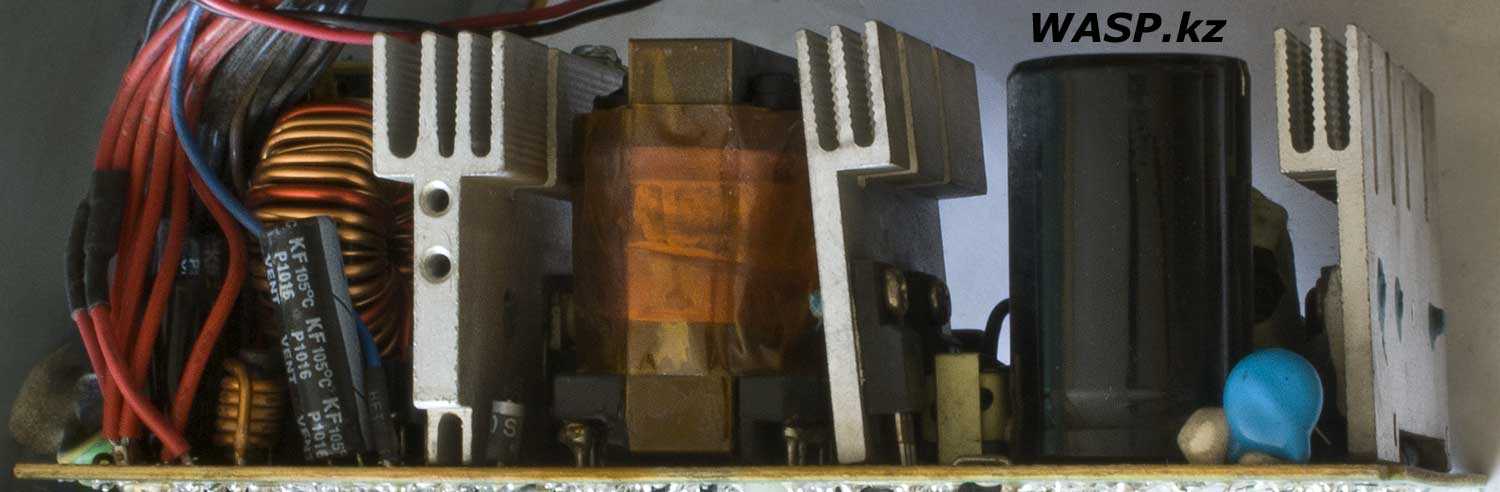

На входе, как можем видеть, навесным монтажом реализован входной фильтр — конденсатор и дроссель…
Извлекаем плату из корпуса — аккуратно, все таки время должно наложить какой-то свой отпечаток… Есть еще один винт сбоку — притягивает радиатор к корпусу… рассматриваем ее со всех сторон.
|
|
|

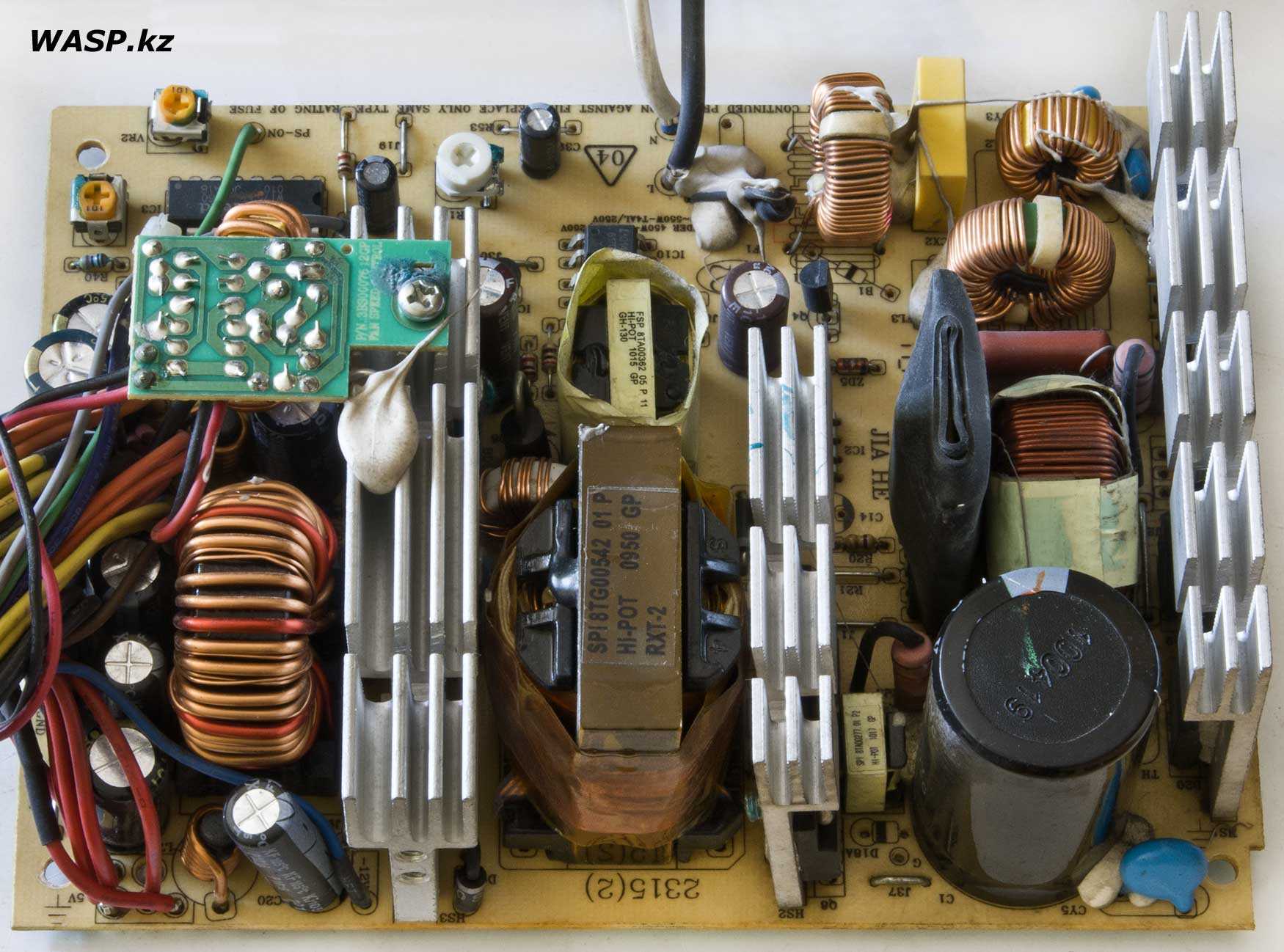

По сути это стандартный ATX блок питания, к которому приделали активный PFC — потому мы и видим три алюминиевых радиатора, он как раз и использует первый радиатор для своих нужд. Помимо навесного входного фильтра, на плате опять-таки распаяны дроссели и конденсаторы…
На плате маркировки: JIA HE, 2315 (2), есть еще и другое, но прочесть невозможно…
На переднем радиаторе мы видим диодный мост GBU606, затем два транзистора… или транзистор и диод… маркировку просто так не увидишь, слишком все плотно заставлено… Затем дроссели, большой электролитический конденсатор CapXon 270 мкФ на 420 вольт. Затем небольшой такой блок или узел полностью затянутый термоусадочной трубкой, что это такое, я не знаю, наверное, плата защиты от перегрузки по току. Маленький трансформатор с этикеткой: SP1 8TA00277 01 P2 HI-POT 1017 GP.
Второй алюминиевый радиатор, на нем два транзистора… маркировка снова осталась мне неведомой. Затем восьминогая микросхема TNY277PN — импульсный регулятор (переключатель) напряжения. Основной трансформатор, на нем наклейка: SPI 8TG00542 01 P HI-POT 0950 GP RXT-2. Еще один трансформатор: FSP 8TA00362 05 P 11 HI-POT 1015 GP GH-130. Тут же видим три оптопары 817C…
Третий радиатор, к нему также притянуты элементы, и их маркировку вообще не увидеть, только при выпаивании близлежащих деталей это будет возможно… увы. К этому радиатору притянута маленькая плата — P/N 3BS00076 12QP это и есть тот самый W/Noise killer… Откручивать его я не стал… прямо к плате припаян термодатчик и он приклеен клеем к радиатору (клеить все это потом назад хлопотно).

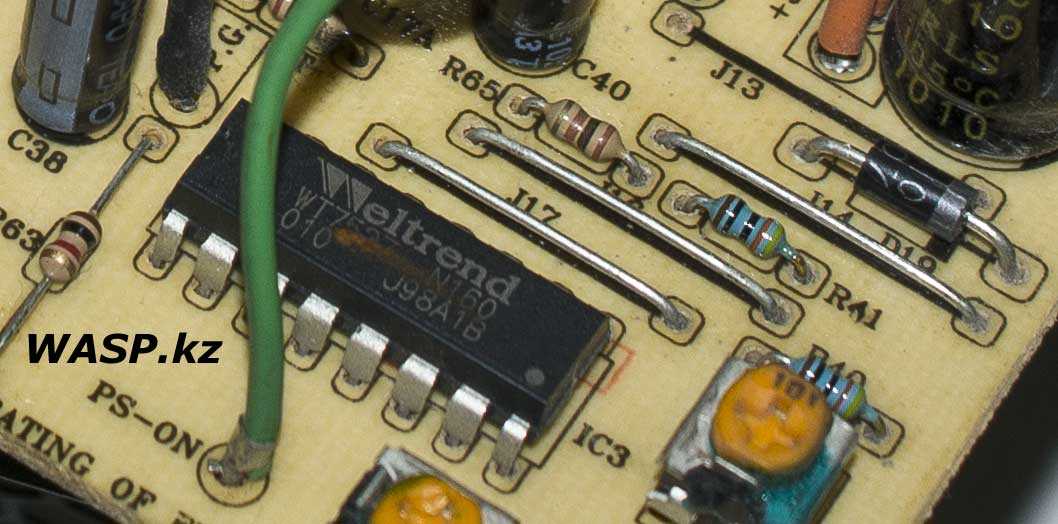

Микросхема Weltrend W7527 — супервизор питания, который служит для контроля над напряжениями… Также на выходе два тороидальных дросселя и несколько дросселей со стержневым сердечником.

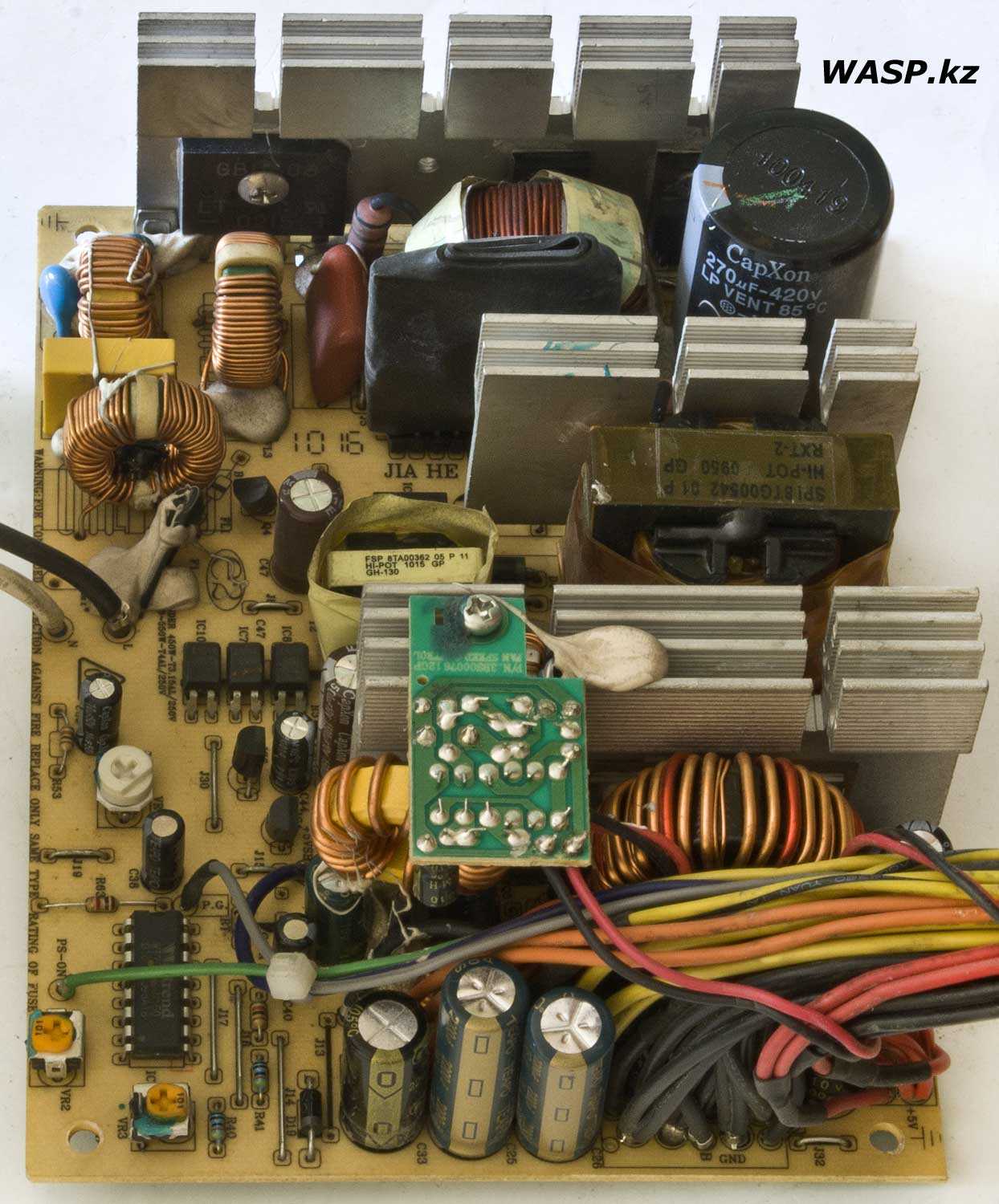

Обратная сторона платы. Здесь дорожки и достаточно много SMD элементов… маркировка на плате — REV:1.04
Выводы
Блок питания FSP ATX-550PNR не был самым дешевым в свое время, хотя его можно отнести к довольно таки скромным БП. Основной упор, который делал производитель в продвижении своей продукции — это качество. Ну что же, как видим, оно вполне присутствует. И это главное. А есть или нет оплетки на кабелях — это уже дело десятое, скорее маркетинговое, нежели практически полезное.
P.S. Вы можете сравнить этот продукт FSP с другими схожими, которые я описал ранее. Да, здесь мне не удалось полностью опознать все элементы на плате (по вполне объективным причинам), но в целом все и так понятно.
