Загрузить для td-w8960n v8

Индикаторы и разъемы

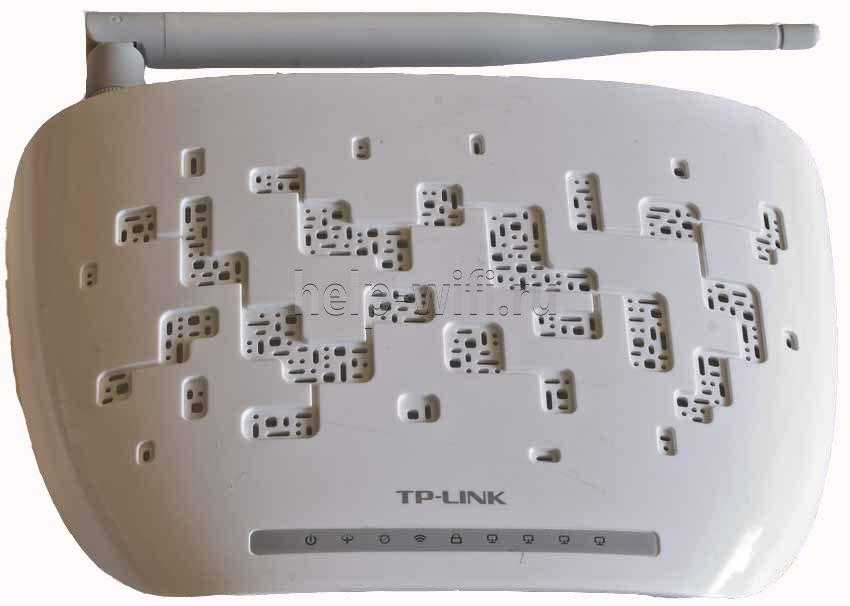

На передней панели ADSL роутера, слева направо, находятся такие индикаторы:

  • Питание. Если индикатор горит, значит, маршрутизатор включен в электрическую сеть;
  • ADSL. Включенный индикатор говорит о том, что соединение установлено, если он мигает, значит идет подключение роутера к ADSL;
  • Internet. Этот индикатор загорается при подключении к всемирной сети;
  • WLAN. Горит, когда Wi-Fi включен, но данные не передаются, мигающий индикатор говорит, что в данный момент происходит передача данных;
  • WPS, данный индикатор загорается после подключения к нему другого устройства с помощью WPS, через 5 минут он погаснет. Мигающий индикатор сигнализирует о том, что сейчас происходит подключение мобильного гаджета к маршрутизатору;
  • четыре индикатора, которые показывают состояние LAN портов.

На задней панели ADSL роутера находится:

  • разъем «POWER», который предназначен для подключения источника питания;
  • кнопка ON/OFF включает и отключает питание;
  • кнопка WPS используется для настройки WPS;
  • кнопка RESET отвечает за сброс настроек к стандартным. Чтобы вернуться к исходным параметрам, нужно при включенном маршрутизаторе удерживать эту кнопку в течение 5 секунд;
  • с помощью переключателя Wi-Fi можно включить или выключить беспроводную сеть;
  • порты LAN 1, 2, 3, 4 используются для подключения роутера к ПК и другим устройствам;
  • порт ADSL используется для подключения гаджета к телефону.

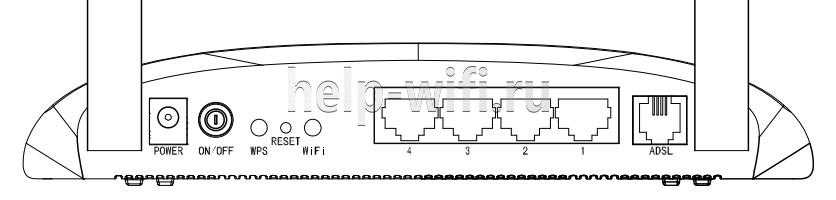

Задняя панель

Советы по роутерам

23 апреля 2020
+1

совет экспертов

Освободитесь от пут беспроводного интернета: как правильно настроить свой Wi-Fi

В период самоизоляции интернет нужен нам как воздух – без него мы не сможем узнавать важные новости, общаться с близкими и работать. Однако именно сейчас у многих начались проблемы с Wi-Fi-сетью. Правильная настройка Wi-Fi-сети сильно упрощает нам жизнь и бережет нервы

Мало кто из нас задумывается, все ли он сделал правильно для обеспечения надежности передачи данных и стабильности уровня сигнала домашней Wi-Fi сети, однако это важно.Как выяснить, почему «плохо ловит», и устранить проблему? Центр цифровой экспертизы Роскачества перечисляет шаги, которые нужно сделать для правильной настройки Wi-Fi

Подключение IP TV

Роутер поддерживает технологию IPTV. Для того, чтобы ее подключить, нужно:

  1. Зайти в меню «Настройка интерфейса» подменю «Беспроводная сеть» и в строке «Виртуальный канал» выбрать PVC1;
  2. Установить значения VPI/VCI, которые необходимо уточнить у поставщика услуг Internet;
  3. В строке «ATM QoS» выбираем значение UBR;
  4. Выбираем тип соединения – мост;
  5. В строке инкапсуляция выбираем значение 1483 Bridged IP LLC.

Теперь нужно настроить LAN порты. Для этого:

  • Заходим в меню «Расширенные настройки», подменю «VLAN». Проверяем, чтобы функция VLAN была включена;
  • Выбираем строку «Определить группу VLAN»;


Окно VLAN.

В новом окне выставляем параметры, как на рисунке. После этого нажимаем кнопку «Сохранить» и «Далее»;


Первое окно с настройками VLAN.

В появившемся окне снова устанавливаем параметры с картинки и жмем «Сохранить», «Далее»;

В следующем окне в строке «Виртуальный канал №1» меняем значение на 2, в строке «Порт 4» устанавливаем то же значение;

Теперь через 4й порт LAN можно подключать интерактивное телевидение.

Прошивка

После покупки и подключения маршрутизатора рекомендуется обновить прошивку TP-LINK TD-W8960N до актуальной, а затем повторять эту операцию не реже, чем раз в полгода.

Руководство:

  1. Перейти на страницу https://www.tp-link.com/ru/support/download/td-w8960n/.
  2. Выбрать аппаратную версию роутера, нажать «Встроенное ПО».
  3. Пролистать страницу вниз, до актуальной версии прошивки. Нажать на кнопку со стрелкой, чтобы выполнить загрузку, указать папку для сохранения файла. Распаковать скачанный архив и извлечь файл с расширением .bin. Это и есть новая прошивка.
  4. Открыть веб-интерфейс маршрутизатора, перейти в раздел «Management», нажать «Firmware Upgrade».
  5. Кликнуть «Выберите файл», указать путь к загруженной прошивке.
  6. Нажать «Update Firmware».

Подождать несколько минут, пока роутер не перезагрузится.

Рассмотренная модель – бюджетный Wi-Fi-роутер со встроенным ADSL2+ модемом, совмещенным портом LAN/WAN и высокой скоростью передачи данных. Хорошие технические характеристики, широкие функциональные возможности и невысокая цена делают устройство одним из самых покупаемых в своем ценовом сегменте.

ДЛЯ ОБНОВЛЕНИЯ

ВАЖНО: Чтобы избежать проблем при обновлении ПО, пожалуйста, прочитайте следующую информацию по процедуре обновления. Проверьте соответствие аппаратной версии и версии ПО

Установка неправильной версии ПО может повредить ваше устройство и аннулировать гарантию. (Обычно V1.x =V1)

Проверьте соответствие аппаратной версии и версии ПО. Установка неправильной версии ПО может повредить ваше устройство и аннулировать гарантию. (Обычно V1.x =V1)

НЕ рекомендуется устанавливать версию ПО, не предназначенную для вашего региона. Нажмите здесь для выбора региона и загрузите наиболее актуальную версию ПО.

  • НЕ отключайте питание во время процесса обновления, поскольку это может нанести урон маршрутизатору
  • НЕ обновляйте ПО маршрутизатора по Wi-Fi, за исключением тех случаев, когда это является единственно возможным способом.
  • Рекомендуется, чтобы все пользователи прекратили использовать все интернет-приложения на компьютере или отключили сетевой кабель от клиентских устройств перед обновлением.

Примечание: Конфигурационные файлы могут быть некорректно установлены на новые версии встроенного ПО, требующие сброса на заводские настройки.

Рекомендации по обновлению ПО: Wi-Fi роутер, Wi-Fi роутер с модемом ADSL2+, Усилитель Wi-Fi сигнала

TD-W8968_V3_150512
Дата публикации: 2015-05-12 Язык: Английский Размер файла: 7.97 MB

Modifications and Bug Fixes:

Bug Fixed:
1.Fixed the bug that a warning window popped out when choosing ISP in Russian during Quick Setup.
2.Fixed the kcodes security bug.

Notes:

1. For TD-W8968 V3
2. Old firmware’s configuration file can be imported into this new firmware.3. Your device’s configuration won’t be lost after upgrading, which means you needn’t to configure your device again after upgrading.


TD-W8968_V3_150205
Дата публикации: 2015-02-05 Язык: Английский Размер файла: 7.97 MB

Modifications and Bug Fixes:

New Features/Enhancement: 1.Updated the country list and ISP list in the Quick Setup. 2.The firewall of IP is automatically enabled by default now. 3.The support account has been deleted. 4.Added the option to disable/enable NAT in the configuration page. 5.Deleted some illegal region codes in the wireless settings. Bug Fixed: 1.Fixed the bug that DST settings changed automatically after a short time. 2.Fixed the bug that IP address couldn’t be saved in the IP filter when using IP+Mask format. 3.Fixed the bug that wireless was not available after reboot when wireless schedule was enabled. 4.Fixed the bug that DDNS account couldn’t be saved when the password contained ‘#’. 5.Fixed the bug that when the main nework was disabled ,the guest network was still shown wrongly as enabled.     6.Fixed the bug that sometimes the bandwidth control could not take effect. 7.Fixed the bug that the downstream of bandwidth in multi-SSID application could not take effect after a reboot.

Notes:

 Notes:
1. For TD-W8968(UN) V3
2. Old firmware’s configuration file can be imported into this new firmware.
3. Your device’s configuration won’t be lost after upgrading, which means you needn’t to configure your device again after upgrading.

TD-W8968_V3_140821
Дата публикации: 2014-08-21 Язык: Английский Размер файла: 7.96 MB

Modifications and Bug Fixes:

  1. Solve the problem that the USB doesn’t work occasionally;
  2. Solve the problem that PPPoE won’t dial again after failure;
  3. Add ‘DST’function “.

Notes:

For TD-W8968 V3

Похожие модели

Роутер D-link DSL-2640U/RA/U1A

Нет в продаже

Тип WAN-порта – ADSL (RJ-11), Поддерживаемые протоколы – Dynamic IP , PPPoE , Static IP, Стандарт беспроводной связи – 802.11b/g/n, Частотный диапазон, ГГц – 2,4, Поддержка VPN, Общее количество антенн – 1, Мощность передатчика, dBm – 18, Max скорость по Wi Fi, Мбит/с – 150, Поддержка IEEE 802.1q (VLAN), В x Ш x Г (мм) – 58 x 160 x 115, Вес – 0.21

Роутер TP-LINK TD-W8961ND

Нет в продаже

Тип WAN-порта – ADSL (RJ-11), Стандарт беспроводной связи – 802.11b/g/n, Частотный диапазон, ГГц – 2,4, Поддержка VPN, Общее количество антенн – 2, Мощность передатчика, dBm – 20, Max скорость по Wi Fi, Мбит/с – 300, Поддержка IEEE 802.1q (VLAN), В x Ш x Г (мм) – 35 x 195 x 130

Роутер TP-LINK TD-W8951ND

Нет в продаже

Тип WAN-порта – ADSL (RJ-11), Стандарт беспроводной связи – 802.11b/g/n, Частотный диапазон, ГГц – 2,4, Поддержка VPN, Общее количество антенн – 1, Мощность передатчика, dBm – 20, Max скорость по Wi Fi, Мбит/с – 150, Поддержка IEEE 802.1q (VLAN), В x Ш x Г (мм) – 29 x 174 x 120

Роутер TP-LINK TD-W8151N

Нет в продаже

Тип WAN-порта – ADSL (RJ-11), Стандарт беспроводной связи – 802.11b/g/n, Частотный диапазон, ГГц – 2,4, Поддержка VPN, Общее количество антенн – 1, Мощность передатчика, dBm – 20, Max скорость по Wi Fi, Мбит/с – 150, Поддержка IEEE 802.1q (VLAN), В x Ш x Г (мм) – 36 x 181 x 125

Роутер TP-LINK TD-W8961NB

Нет в продаже

Тип WAN-порта – ADSL (RJ-11), Стандарт беспроводной связи – 802.11b/g/n, Частотный диапазон, ГГц – 2,4, Поддержка VPN, Общее количество антенн – 2, Мощность передатчика, dBm – 20, Max скорость по Wi Fi, Мбит/с – 300, Поддержка IEEE 802.1q (VLAN), В x Ш x Г (мм) – 36 x 195 x 130

Роутер UPVEL UR-354AN4G

Нет в продаже

Тип WAN-порта – Enternet (RJ-45), USB 3G, USB 4G, ADSL (RJ-11), Стандарт беспроводной связи – 802.11b/g/n, Частотный диапазон, ГГц – 2,4, Поддержка VPN, Объем оперативной памяти, Мб – 32, Объем флеш-памяти, Мб – 8, Общее количество антенн – 2, Мощность передатчика, dBm – 13, Радиус действия в помещения, м – 100, Радиус действия вне помещения, м – 300, Max скорость по Wi Fi, Мбит/с – 300, Поддержка IEEE 802.1q (VLAN), В x Ш x Г (мм) – 30 x 115 x 175, Вес – 0.22

Роутер UPVEL UR-314AN

Нет в продаже

Тип WAN-порта – ADSL (RJ-11), Enternet (RJ-45), Стандарт беспроводной связи – 802.11b/g/n, Частотный диапазон, ГГц – 2,4, Поддержка VPN, Объем оперативной памяти, Мб – 32, Объем флеш-памяти, Мб – 8, Общее количество антенн – 1, Мощность передатчика, dBm – 13, Радиус действия в помещения, м – 100, Радиус действия вне помещения, м – 300, Max скорость по Wi Fi, Мбит/с – 150, Поддержка IEEE 802.1q (VLAN), В x Ш x Г (мм) – 30 x 115 x 175, Вес – 0.22

Характеристики

Основные характеристики
Описание Маршрутизатор ADSL
Производитель TP-LINK
Модель TD-W8960N
Тип оборудования Роутер ADSLнайти похожее Wi-Fi оборудование
Характеристики WiFi
Стандарты Wi-Fi WiFi N (b/g/n)
Максимальная скорость WiFi 300 Мбит/сек
Частота беспроводной связи 2.4 ГГц
Режимы, беспроводные сети WDS-Bridge, AP
Схемы обеспечения безопасности передачи данных WPA2-PSK; WPA-PSK; WPA2; WPA; WEP-кодирование с 64- или 128-битным ключом
Характеристики антенн
Внешние антенны 2 антенны (Несъемная+Несъемная)
Коннектор (для внешней антенны) RP-SMA (female)совместимые антенны или кабели
Усиление антенны 3 dBi
Конфигурация
Скорость передачи данных Входящий трафик: до 24 Мбит/с; Исходящий трафик: до 3.5 Мбит/с (в режиме Annex M)
Управление Веб-интерфейс, SNMP (Simple Network Management Protocol), Telnet
Беспроводной сигнал и приемопередатчики
Выходная мощность, беспроводные сети 19 dBm
Безопасность
Брандмауэр (Firewall) NAT (Network Address Translation), Защита от DOS атак, Фильтрация по IP, Фильтрация по MAC-адресам
Access Control List Поддерживается
Подключение к интернету
Порты WAN 1 порт RJ-45 100 Мбит/сек, 1 порт DSL
ADSL ADSL2+
Поддержка IP TV Есть
Сетевые характеристики
VPN-сервер Да
Защищенные VPN-протоколы PPTP, PPPoE, L2TP, IPSec
Кол-во VPN соединений до 10 туннелей
Соответствие стандартам 802.1d (Spanning Tree Protocol), 802.1p (QoS), 802.3 (Ethernet), 802.3u (Fast Ethernet)
Протоколы Полноразмерный ANSI T1.413, выпуск 2, ITU-T G.992.1 (G.dmt), G.992.2 (G.lite), G.994.1 (G.hs), G.992.3 (G.lite.bis), G.992.5
Поддержка IGMP (Multicast) Есть
QoS Поддерживается, IEEE 802.1p
Virtual Server Поддерживается
QSS (Quick Secure Setup) Поддерживается
DMZ Поддерживается
NAT Поддерживается, Port Triggering
DHCP-сервер Есть
Интерфейс, разъемы и выходы
Порты Fast Ethernet 4 порта 10/100 Мбит/сек, 1 из них разделяемый с WAN
Особенности корпуса
Корпус Пластик
Цвета, использованные в оформлении Черный
Индикаторы ADSL, Internet, Power, WLAN
Кнопки Reset, Power, QSS
Варианты крепления Крепление к стене
Рабочая температура 0 ~ 40 °C
Питание
Питание От электросети
Блок питания Внешний, в комплектеблок питания
Совместимость
Максимальная длина кабеля 6 км телефонного кабеля
Комплект поставки и опции
Комплект поставки Блок питания, CD-диск, Кабель RJ-45, Телефонный кабель, Съемная антенна, Сплиттер, Руководство пользователякомплект №1комплект №2
Логистика
Размеры (ширина x высота x глубина) 195 x 36 x 130 мм
Вес 0.354 кг
Размеры упаковки (измерено в НИКСе) 28.9 x 22.5 x 7 см
Вес брутто (измерено в НИКСе) 0.921 кг
Внешние источники информации
Горячая линия производителя (495) 228-55-60 (Москва), 8 (800) 250-55-60 (бесплатный звонок из любого региона России). пн-пт: с 10:00 до 18:00. Также можно задать все интересующие вопросы по почте [email protected]

Режим повторителя

Бывает, что для покрытия площади квартиры или дома недостаточно мощности обычного роутера. На помощь приходят репитеры — усилители беспроводного сигнала. Подключив такой гаджет, пользователь получает мощный хороший сигнал, там, где стандартный роутер «не тянет». Например, к классу повторителей относится устройство Tp-Link TL WA850RE.

Но в качестве усилителя можно использовать и обычный роутер. Для работы TP-LINK TD-W8961ND в режиме репитера нужно в настройках Wi-Fi («Настройка интерфейса» -> «Беспроводная сеть») включить WDS и ввести MAC адрес точки доступа, к которой будет подключаться ваш маршрутизатор.

Характеристики

Технические характеристики TP-LINK TD-W8960N – одни из лучших в бюджетном ценовом сегменте. Вместе с привлекательной ценой, надежностью и широким функционалом они делают модель одной из наиболее продаваемых среди недорогих роутеров.

Беспроводные протоколы IEEE 802.11 b/g/n
Скорость передачи данных До 300 Мбит/с
Количество антенн 2, несъемные, коэффициент усиления 5 дБи
Разъемы 1 WAN, 3 LAN, 1 RJ11
Управление Power, Wi-Fi, WPS
Индикаторы Power, ADSL, Internet, Wi-Fi, WPS, LAN 1-4

Отличительная особенность устройства – изменяемый LAN/WAN порт. Его функция устанавливается пользователем в зависимости от потребностей: для подключения компьютеров-клиентов или кабеля от провайдера. Это дает возможность использовать модем TP-LINK TD-W8960N для создания разных типов интернет-соединения: через ADSL или с помощью Ethernet кабеля.

Другая бюджетная модель той же марки и со схожими характеристиками — TP-LINK TD-W8961N.

Обзор индикаторов и разъемов

При изготовлении маршрутизатора производитель изменил цветовую гамму и сделал устройство в темно-синем корпусе. На верхней панели находятся отверстия для вентиляции, ближе к переднему краю расположена панель с девятью индикаторами:

  • Power: горит – маршрутизатор включен, не горит – выключен;
  • ADSL: горит – соединение установлено, моргает – идет подключение, не горит – сбой подключения;
  • Internet: светится – есть доступ к Интернету, не светится – нет доступа к Интернету или модему в режиме моста;
  • Wi-Fi: горит – установлено беспроводное соединение, мигает — идет отправка или получение данных, не горит – Wi-Fi отключен;
  • WPS: горит – новое устройство подключено и добавлено в сеть, моргает – идет подключение к сети нового клиента, не горит – функция отключена или новое устройство не может быть подключено к сети;
  • LAN: горит – к маршрутизатору подключен клиент, моргает – идет передача или получение данных, не горит – нет подключенных устройств.

На тыльной стороне роутера находятся разъемы:

  • ADSL – для подключения кабеля, идущего от сплиттера;
  • LAN 1-3 – разъемы для подключения к маршрутизатору ПК или других устройств;
  • LAN4/WAN – совмещенный разъем, может быть использован для подключения ПК или кабеля от поставщика услуг;
  • Разъем для адаптера питания.

На этой же стороне находятся кнопки:

  • ON/OFF – включение/выключение роутера;
  • WPS/Reset: для удобного подключения к маршрутизатору клиентов или для перезагрузки устройства;
  • Wi-Fi – включение/выключение беспроводной сети.

Помимо разъемов и кнопок управления, на тыльной стороне находятся две несъемные антенны.

Радиус действия

9

Цена

8.5

Надежность

9

Дополнительные опции

10

Удобство и простота настройки

8.5

Итого
9
