20 лучших стабилизаторов напряжения для дома

Как выбрать стабилизатор напряжения для дома: типы устройств

Прежде, чем начать разбирать по полочкам отдельные характеристики и параметры стабилизаторов в общем, нужно оговориться, что прибор может быть сетевым и магистральным. Сетевой тип – это такой себе переходник между электроприбором и розеткой, соединяющийся напрямую к последней. Магистральный, как можно понять из названия, подключается к электрической магистрали и защищает абсолютно все электроприборы в доме. Покупать первый вариант имеет смысл, если вы переживаете за какую-то конкретную технику, например, домашний ПК, второй – если напряжение прыгает часто, и защита нужна всему, даже лампочкам.

Различают три основных типа стабилизаторов:

  1. Релейные, они же ступенчатые – самый популярный и щадящий для вашего бюджета вариант. Под корпусом такого варианта находится автоматическое реле, которое анализирует входящее и исходящее напряжение и понижает или повышает его до нужного уровня. Помимо доступной цены, к преимуществам такого варианта можно отнести его компактные размеры, способность работать и при морозе в -20 градусов, и на сорокоградусной жаре и бесшумность работы. Единственный минус напрямую вытекает из принципа работы – напряжение стабилизируется путем переключения между разными реле, и в ходе этого могут мигать лампочки. Если вас не смущает иногда возникающая из-за этой особенности атмосфера фильма ужасов, то можете смело брать именно этот тип.
  2. Электронные или тиристорные – полупроводники этого прибора могут менять свою проводимость примерно сто раз за секунду, если вам это о чем-то говорит. Если перейти на человеческий язык, то такой стабилизатор обладает большей настройки напряжений по сравнению с предыдущим вариантом, при этом нет задержек и сохраняется мощность, поэтому о мигающих лампочках можете забыть. Минусы – большая цена и размер. Такой вариант хорош для частного дома, в котором много дорогостоящей и чувствительной электротехники.
  3. Электромеханические, они же сервоприводные – могут быть и сетевыми, и магистральными, а диапазон входящих напряжений от 130 до 260 вольт, то есть этот вариант подстрахует технику даже в случае очень серьезных скачков. Кроме того, такой стабилизатор стойко выдерживает перегрузки, отсекает часть помех и может похвастаться хорошей мощностью. Ложка дегтя – устройство не работает на морозе и тем сильнее шумит при работе, чем больше мощность. Реакция медленнее, чем у электронных.

Подводя итоги, можно сказать, что электронные стабилизаторы являются самыми мощными и надежными, но и самыми дорогими, электромеханические дешевле, но не могут похвастаться такими высокими характеристиками. Золотая середина – релейные модели, поэтому именно их чаще всего выбирают для защиты электроприборов.

5 Wester STW-10000 NP

Стабилизатор Wester STW-10000 NP отличается лучшей скоростью реакции даже на самые значительные изменения в сети. Он способен осуществить выравнивание входного напряжения до оптимального показателя менее чем за 0,5 сек, в рабочем диапазоне от 140 до 260В. Данный прибор подключается к домашней сети стационарно, т. к. его параметров вполне хватает для стабилизации напряжения всего дома, небольшого офиса или дачи. Благодаря высокому показателю полной мощности, Wester STW-10000 NP способен защитить от перепадов любую бытовую и компьютерную технику, с суммарным потреблением 10 кВт.

Этот релейный стабилизатор обладает высокой степенью защиты – в случае если входные показатели напряжения превысят допустимые нормы, прибор полностью отключится вплоть до нормализации ситуации. Если же скачки окажутся кратковременными и незначительными, стабилизатор продолжит выполнять свою задачу. Также данное устройство защищает домашнюю сеть от короткого замыкания. Управление Wester STW-10000NP осуществляется при помощи тумблеров, а вся необходимая для отслеживания ситуации информация выводится на цифровой дисплей.

Мощность стабилизатора

Как правило, мощность стабилизатора указывается прямо в названии модели (и, само собой, в паспортных данных).

Прикиньте суммарную мощность всех, подключаемых через стабилизатор, устройств, надбавьте сверху некоторый запас и вы получите мощность стабилизатора, которая вам нужна. Запас нужен из-за того, что на границах рабочего диапазона мощность стабилизатора гораздо ниже заявленной, а ведь именно в таких условиях ему и придется работать.

Узнать, как сильно падает мощность стабилизатора при пониженном входном напряжении можно из этой таблицы:

Входное напряжение, В 140 150 160 170 180 190
Коэффициент мощности 0.67 0.71 0.77 0.83 0.91 1

Таким образом, при напряжение в сети 140 вольт, стабилизатор способен выдать в нагрузку всего 2/3 от своей номинальной мощности (то есть, 1000-ваттный стаб превращается в 670-ваттный).

При расчетах нужно иметь в виду, что производители стабилизаторов указывают в технических характеристиках полную мощность, а производители бытовых устройств, наоборот, только активную. Полная измеряется в Вольт-Амперах (ВА), а активная — в Ваттах (Вт). Если нигде в паспорте на стабилизатор вы не найдете мощность в Ваттах, то ее можно получить, умножив мощность в Вольт-Амперах на поправочный коэффициент 0.7.

Еще есть небольшой нюанс, связанный с бытовыми приборами, в состав которых входят мощные двигатели (холодильники, кондиционеры, стиралки). Дело в том, что в момент пуска, двигатели потребляют очень большие токи. Например, обычный домашний холодильник может иметь номинальную мощность 150-200 Вт, а пусковую мощность — аж 700-1000 Вт. Поэтому, при выборе стабилизатора либо ищите такой, для которого такие мощности не являются запредельными, либо такой, который выдерживает большие кратковременные перегрузки.

Эксплуатационные характеристики

Кроме производителей, при выборе очень важно понимать ключевые параметры стабилизаторов. Только в таком случае можно выбрать аппарат, максимально подходящий именно вам

При покупке обязательно обращайте внимание на следующие характеристики:

  1. Фазность. Большинство жилых помещений подключены к однофазной системе сети 220 В с частотой 50 Гц. В таком случае приобретайте соответствующие стабилизаторы. Если же ваш дом имеет трёхфазный ввод, то в таком случае приобретайте либо один трёхфазный стабилизатор, либо три однофазных.
  2. Диапазон входного и точность выходного напряжения. Для того чтобы определиться с входным параметром, воспользуйтесь вольтметром. Замеры проводите в разное время. Выходное напряжение должно максимально соответствовать показателям котла.
  3. Мощность. Этот параметр считается одним из важнейших.
  4. Быстродействие стабилизации напряжения. Отдавайте предпочтение моделям с максимально высокой скоростью, так как чем она выше, тем лучше котёл защищён при скачках напряжения.
  5. Наличие защиты и функции рестарта. В совсем дешёвых моделях данных функций может и не быть, что приводит к уменьшению эксплуатационного срока.

Кроме перечисленных выше характеристик, немаловажное значение играют дополнительные особенности, которые, как показывает практика, содействуют более удобной эксплуатации

При выборе наиболее подходящей модели обязательно обращайте внимание на конструктивное исполнение. Габариты, как правило, зависят от технологии, размера трансформатора и количества реле

Для размещения лучше всего отдавайте предпочтение компактным моделям, которые аккуратно впишутся в интерьер. Все современные приборы могут быть настенными или напольными. Первый вариант облегчает слежение за показателями.

Сказать однозначно, какой стабилизатор напряжения самый лучший, невозможно. Каждая выпускаемая единица товара имеет свои определённые достоинства и недостатки. Не существует полностью идеальных моделей, тем более что для каждого котла отопления нужно подбирать соответствующее оборудование.

В нашем обзоре мы постарались собрать самые качественные, надёжные и функциональные устройства, которые отлично сочетают в себе качество и цену. При этом выбор всегда остаётся за вами. Надеемся, что статья расширит ваши знания о стабилизаторах напряжения для котлов и поможет сделать правильный выбор. Удачных вам покупок!

РЕСАНТА ACH-10000/1-Ц


Тип — релейный
Мощность — 10 кВА
Входное напряжение — 140-260 В
Время реакции — 7 мс
Количество ступеней регулировки — 4
Подключение через клеммную колодку
Есть байпас

Недорогой однофазный стабилизатор напряжения для дачи с максимальной выходной мощностью 10000 Вт (номинал — 7 кВт). Представляет собой солидный металлический ящик с двумя ручками для переноски (масса почти 20 кг).

Благодаря шустрому контроллеру HT46R47 и быстродействующим реле, стабилизатор почти мгновенно реагирует на изменение напряжения в сети (скорость реакции 7 мс). Надежная модель, наблюдаю за двумя экземплярами вот уже более трех лет и никаких нареканий.

Вся информация выводится на цифровой дисплей на передней панели. Правда, выходное напряжение ВСЕГДА 220 В, как нарисованное (оно, в общем-то, и есть нарисованное). Личное я расцениваю это как обман пользователя, т.к. точность стабилизации ±8%, а значит напряжение на выходе может быть в диапазоне 202-238 вольт. Но это уже придирки, не влияющие на качество работы.

Единственное, что удручает, это громкие щелчки в момент переключения реле. Так что устанавливать в спальне категорически противопоказано. Да и подсветка у экрана очень яркая, будет мешать отдыху.

Еще есть точно такая же модель, только в навесном исполнении (в названии добавлена одна буковка — РЕСАНТА ACH-10000Н/1-Ц). Имеет идентичные характеристики, но стоит почти на тысячу дешевле.

В обеих моделях заявлено наличие встроенного сетевого фильтра для защиты от высокочастотных и импульсных помех. На самом деле вскрытие показало, что это, мягко говоря, неправда. Никаких элементов, которые можно было бы идентифицировать, как компоненты ВЧ-фильтра обнаружено не было.

Зато было обнаружено «шикарное» качество монтажа, убедитесь сами:

Вроде как имеется защита от короткого замыкания в нагрузке, а также от превышения мощности и перегрева, но насколько достоверна данная информация — неизвестно. При возникновении опасного напряжения, с которым он не может справиться, стабилизатор отключает нагрузку. После того, как напряжение вернется в рабочий диапазон, стабилизатор включится автоматически.

Охлаждение реализовано при помощи вмонтированного внутрь умного вентилятора, который включается только по мере необходимости. Как и любые другие силовые приборы, эти не рекомендуется длительное время держать под 100%-ной нагрузкой, поэтому при выборе стабилизатора обязательно предусматривайте некоторый запас по мощности (процентов 20-30).

Хотелось бы отдельно сказать о том, что вся продукция фирмы Ресанта — это чистая китайщина! Никакая это не Латвия, не стоит обольщаться. Поэтому всегда нужно делать скидку на заявленные характеристики. Например, в руководстве пользователя (да и на задней стенке) написано, что мощность данного стабилизатора 10000 Вт, на самом деле там максимум 10000 ВА. Подключите к нему полноценные 10 кВт плюс какое-то количество ВАр и он, скорее всего, просто сгорит.

Однако, не смотря на все свои косяки, эта модель успешно распродается и не менее успешно эксплуатируется на многих дачах.

ВЫВОД: стабилизатор РЕСАНТА ACH-10000/1-Ц имеет отличное соотношение цена/качество, его мощности хватает для большинства дачных домиков, он показал хорошую надежность и способность работать при минимальном напряжении сети (вплоть до 120-130 вольт). Благодаря этим достоинствам и дешевизне, данная модель пользуется высоким спросом у владельцев дачных участков.

Трехфазный Энергия Hybrid 60000/3 II – самый мощный в обзоре

Модель вошла в рейтинг трехфазных регуляторов благодаря высокой мощности и точности стабилизации. Способна непрерывно обеспечивать подачу электропитания на все подключенные приборы. Оснащена системой управления, продлевающей срок службы прибора. При возникновении короткого замыкания полностью отключает все устройства, не причиняя им вреда.

Работает в диапазоне от 100 до 260 В. Есть LED дисплей. Точность составляет 3%, КПД – 97%. Подходит для использования на предприятиях и в домашних условиях. Есть функция защиты от короткого замыкания и перегрева.

Рекомендуется для крупной техники на промышленных предприятиях небольшого масштаба, а также в коттеджах и загородных домах.

Рейтинг 19ти стабилизаторов напряжения для дома

Рейтинг стабилизаторов напряжения для дома. 6 топов устройств разного назначения. Описание 5 популярных производителей. Какой стабилизатор лучше?

Для нормальной работы бытовых приборов к домам подводят электричество с напряжением переменного тока 220 или 380 вольт. Большая часть электроприборов способна работать при 190 — 245 Вт.

При этом часто наблюдаются скачки напряжения, которые выходят за указанный диапазон. Особенно эта проблема актуальна в частном секторе. В результате бытовая техника или выключается или приходит в негодность.

Во избежание поломок дорогостоящих электроприборов в домах устанавливают стабилизаторы напряжения. Этот прибор удерживает его на выходе в нужном для работы техники диапазоне.

  • тип подключения;
  • мощность;
  • входное и выходное напряжение;
  • точность и скорость стабилизации;
  • вид размещения;
  • время отклика;
  • частые поломки;
  • класс защиты;
  • размер;
  • цена.

Рейтинг надежности: 3 лучших

Стабилизатор — устройство не из дешевых. Поэтому перед покупкой хочется выбрать модель, которая прослужит не год и не пять. Ниже приведены самые надежные устройства, которые имеются на рынке.

Энергия Hybrid СНВТ-10000/1

Гибридное устройство, которое способно справиться с регулировкой напряжения в квартире. Никаких специальных электросетей не требуется, нужно лишь стандартное однофазное 220 В.

  • В модели предусмотрена защита от перегрева, замыкания, помех и повышенного напряжения.
  • Система охлаждения работает тихо.
  • Стабилизация происходит со скоростью 20 В в секунду.
  • Допустимо на входе 105-280 В.
  • Обладает высоким КПД (98%).
  • Точность стабилизации 3%.
  • Размещается модель на полу, размеры относительно небольшие — 24,6х32,8х42,4 см.
  • Стоимость устройства варьируется от 17500 до 22000 рублей.

В некоторых участках города может потребоваться дополнительная защита от перекоса фаз и импульсов.

  1. Простота установки.
  2. Легкость эксплуатации.
  3. Качество работы.
  4. Долговечность.
  5. Качество сборки.

Ресанта LUX АСН-5000Н/1-Ц

Релейный стабилизатор хорошо показал себя на практике. Тихий и простой в монтаже настенный стабилизатор заслужил массу лестных отзывов. На входе нужно однофазное 220В.

  • Работает при входном 140 — 260 В.
  • Выдает 202-238 В, время отклика 20 мс.
  • Имеется многосторонняя защита. КПД — 97%.
  • Небольшой (26х31х15,5 см) и легкий (около 11 кг).
  • Стоимость устройства практически везде одна — около 6000 рублей.
  1. Не предусмотрена защита от пыли.
  2. Нет защиты от влаги.
  3. Периодические щелчки реле.
  4. Мигание ламп накаливания.
  5. Небольшая мощность — 5 кВт.
  1. Соотношение цена/качество.
  2. Компактность.
  3. Тихо работает.
  4. Легко устанавливается.
  5. Дизайн.

Штиль R 500i

Стабилизатор с двойным преобразованием не рассчитанный на большую нагрузку. Мощность аппарата — 500 Вт. Вертикально на стену, имеет широкий диапазон входного напряжения — от 90 до 310 В. Подойдет для подключения дорогостоящих или чувствительных приборов.

  • Подключение к однофазной сети, точность 2%.
  • На выходе 216-224 В.
  • Установлена защита от перегрева, замыкания, помех и высокого напряжения.
  • КПД — 96%.
  • Компактный (14,2х23,7х7,1 см) и легкий (2 кг) прибор стоит в районе 6000-6500 рублей.
  1. Корпус греется.
  2. Звуки при отключении, уходе в защиту.
  3. Среднечастотный гул, слышно до метра.
  4. Дизайн.
  5. Отсутствие цифрового индикатора.
  1. Наличие двух розеток.
  2. Стеновое крепление.
  3. Качественная сборка.
  4. Компактность.
  5. Стоимость.

Рейтинг домашних СН на 15 квт: 3 модели

Энергия ACH 15000

Релейный напольный стабилизатор рассчитан на входящие 120-280 В.

  • Точность 6%.
  • КПД 98%.
  • На выходе 207-233 В.
  • Установлена защита от замыкания, помех, высокого напряжения и перегрева.
  1. Короткий входной кабель.
  2. Небольшой дисплей.
  1. Есть байпас*.
  2. Дизайн.
  3. Качественные детали и сборка.
  4. Качество изображения на экране.
  5. Надежность.

РЕСАНТА ACH-15000/1-Ц

Релейный напольный прибор с принудительным охлаждением.

  • Входное 140-260 В, выходное — 202-238 В.
  • Стандартная защита, синусоида без искажений.
  • Модель громоздкая и тяжелая, но справляется со своей задачей.

Типы стабилизаторов напряжения

Стабилизация или регулирование сетевого напряжения для питания различных радиотехнических и электротехнических устройств используется уже давно. Самым простым устройством такого типа является автотрансформатор со ступенчатой или плавной регулировкой выходного напряжения.

В настоящее время применяются следующие автоматические системы стабилизации напряжения:

  • Релейный стабилизатор;
  • Стабилизатор с сервоприводом;
  • Тиристорный стабилизатор;
  • Инверторный.

Существуют современные стабилизаторы для дома. использующие принцип широтно-импульсной модуляции, но в системах газового теплоснабжения они используются достаточно редко.

Релейные стабилизаторы

Принцип работы релейного устройства аналогичен работе автотрансформатора. Катушка вольтодобавки, подключаемая к сети, разделена на секции, с которых можно снимать повышенное или пониженное напряжение. Модуль управления постоянно сканирует напряжение сети и в случае изменения напряжения на входе, включает соответствующее реле.

Своими контактами реле подключает к выходу устройства какую-либо из секций. Поскольку релейное устройство работает в дискретном режиме, величина напряжения на выходе может отличаться от 220В в большую или меньшую сторону на 5-8%.

Прибор надёжен в работе, не требует технического обслуживания, и имеет следующие параметры:

  • Регулировка напряжения – ступенчатая;
  • Точность установки – 5-8%;
  • Номинальное входное напряжение – от 190 до 250 В.

Сервоприводные стабилизаторы

Стабилизатор с сервоприводом является электромеханическим устройством. Элементом, регулирующим напряжение, служит металлический или графитовый контакт, перемещающийся по обмотке трансформатора. Контакт закреплён на оси серводвигателя.

Плата управления контролирует входное напряжение и в случае его изменения подаёт сигнал на электромотор. Ротор двигателя поворачивается на определённый угол, изменяя тем самым напряжение на выходе устройства.

Тиристорные

Тиристорный стабилизатор представляет собой полностью электронное устройство. Принцип его работы аналогичен релейному прибору, только секции обмотки трансформатора переключаются не контактами реле, а полупроводниковыми ключами.

Ключи, выполненные на тиристорах или симисторах, обеспечивают запас до миллиарда переключений, что делает этот стабилизатор исключительно надёжным. Прибор обеспечивает регулировку напряжения в дискретном режиме, но обладает высокой скоростью срабатывания.

Стабилизатор инверторного типа

Самым прогрессивным стабилизатором считается прибор инверторного типа или стабилизатор двойного преобразования. В нём отсутствует такой громоздкий элемент, как автотрансформатор. Переменное напряжение, пройдя через фильтр, выпрямляется, при этом определённая энергия запасается в конденсаторе. Затем осуществляется обратное преобразование постоянного тока в переменный.

Принцип работы инверторного стабилизатора

Каждый тип стабилизатора имеет свои достоинства и недостатки:

Релейное устройство отличается низкой стоимостью и хорошей надёжностью, но за счёт ступенчатого переключения, точность установки выходного напряжения невысока;

Сервоприводный стабилизатор выдаёт очень точную величину напряжения, но имеет низкую скорость срабатывания и требует постоянного технического обслуживания ввиду быстрого износа элементов, он не рекомендуется для использования с газовым оборудованием, т. к. при износе контакты могут искрить;

Тиристорный регулятор обладает мгновенной скоростью срабатывания, но стоит намного дороже релейного стабилизатора;

Устройство с двойным преобразованием выдаёт идеальное напряжение, отличается высокой скоростью, точностью и бесшумно в работе.

ШАГ №4 – КАКОЙ МОЩНОСТИ НУЖЕН СТАБИЛИЗАТОР?

На предыдущих этапах мы узнали, что для дома нужен аппарат с плавной регулировкой, определились с количеством фаз необходимого прибора (однофазный или трехфазный) и решили для себя, будет он стоять в отапливаемом помещении или нужен морозостойкий вариант.

Теперь следует понять, какой мощностью должен обладать прибор.

К этому вопросу нужно отнестись внимательно, так как взяв стабилизатор маленькой мощности, в результате мы получим частые отключения стабилизатора по перегрузу.

Основное правило, которым принято руководствоваться при выборе стабилизатора напряжения для дома, звучит так:

На каждый частный дом или загородный коттедж устанавливается вводной автомат, который не позволяет нагружать электропроводку дома больше, чем она рассчитана. Это связано не с “жадностью” электриков, будто не хотят разрешить владельцу дома включать приборы большей мощности, чем разрешено. Причина банальна – не допустить возникновения пожара. Чтобы не допустить перегревания проводов и возникновения из-за этого пожара, ставится вводной автомат. Если человек попытается одновременно нагрузить электропроводку приборами бОльшей мощность, чем разрешено, – вводной автомат выполнит защитное отключение и не допустит пожара в доме.

Чаще всего на дом ставятся подобные вводные автоматы:

Вводной автомат на 40 А (ампер)

Для того, чтобы узнать какой мощности нужен стабилизатор напряжения для нашего дома, всегда применяется одна и та же формула:

  • Вариант №1 – к дому подведена однофазная сеть на 220В В этом случае умножаем значение вводного автомата (у нас это 40 ампер) на 220 вольт: 40 * 220 = 8 800 Выходит, что для нашего дома нужен стабилизатор мощностью не меньше, чем 8800 ВА (вольт-ампер) или 8,8 кВА (киловольт-ампер). Зная типичную линейку мощностей стабилизаторов: 5, 8, 10, 15, 20, 30 кВАПонимаем, что стабилизатор на 8 кВА с нашей нагрузкой уже не будет справляться, а вот на 10 кВА – самое оно.
  • Вариант №2 – к дому подведена трехфазная сеть на 380В В случае трехфазной сети решение следующее:
    • если дома есть потребители на 380В – ставим один трехфазный стабилизатор. Его мощность высчитывается так: Вводной автомат для частных домов с трехфазным подключением чаще всего на 20 ампер. Умножаем 20 ампер на 200В и получившуюся цифру умножаем еще на 3: 20 * 220 * 3 = 13 200 Получается для дома нужен трехфазный стабилизатор мощностью не меньше 13200 ВА (вольт-ампер) или 13,2 кВА. (киловольт-ампер). Опять же, учитываем линейку мощностей трехфазных стабилизаторов (9, 15, 20, 30 кВА) понимаем, что нам нужен стабилизатор на 15 кВА. Итого, нужен трехфазник на 15 кВА.
    • Если же к дому подведено 3 фазы, а все электроприборы обычные, рассчитаны на 220В и трехфазных потребителей ставить не планируется, то эффективнее будет поставить три однофазных стабилизатора (по одному на каждую фазу). Это делается по той причине, что при пропадании напряжения на одной из фаз, трехфазный стабилизатор обесточит весь дом. При установке трех однофазных стабилизаторов данная проблема не возникает и электроприборы на оставшихся двух фазах продолжают работать. Мощность высчитывается как для обычного однофазного стабилизатора (описано было выше) с тем отличием, что нужен не один а три штуки: 40 * 220 = 8 800 Итого, нужно 3 стабилизатора по 10 кВА.

Четвертое правило: В зависимости от количества подведенных фаз:

  • для однофазной сети (220В) чаще всего ставят однофазный стабилизатор на 10 кВА;
  • для трехфазной сети ставят или один трехфазный стабилизатор на 15 кВА или три однофазных по 10 кВА (по одному на каждую фазу).

Стабилизатор какого типа выбрать

Стабилизатор в частный дом можно из следующих 4 типов:

  • релейный;
  • электронный;
  • инверторный;
  • электромеханический.

Каждый из этих типов обладает своими достоинствами и недостатками, рассмотрим их подробнее.

Релейные

Эти стабилизаторы еще называют ступенчатыми, так как напряжение на их выходе в процессе регулирования изменяется не плавно, а ступенчато. Являются наиболее распространенными стабилизаторами напряжения для коттеджа, частного дома или дачи.

Во время работы релейного стабилизатора, схема управления постоянно анализирует выходное напряжение. Если оно отклоняется от номинального на недопустимую величину, включенное в данный момент реле отключается, и включается другое, обеспечивающее более близкий к номинальному выход.

Другими словами, с помощью реле переключаются обмотки автотрансформатора.

Обычно в состав релейных стабилизаторов входит 4-5 реле, но я видел модели где их было штук 8. Чем больше релюшек, тем точнее поддерживается напряжение на выходе, тем дороже стабилизатор и тем чаще он переключается.

Достоинства релейных стабилизаторов:
  • относительно низкая стоимость;
  • малые габаритные размеры;
  • широкий допустимый диапазон изменения параметров сети;
  • кратковременно (до нескольких секунд) выдерживают двукратную перегрузку, и длительно выдерживают перегрузку на 10%;
  • работают в диапазоне температур от -20 до +40 С;
  • нечувствительны к отклонениям формы входного напряжения от синусоидальной.
К недостаткам относятся:
  • ступенчатое изменение выходного напряжения, что хорошо заметно по свечению ламп накаливания;
  • электромеханические реле – самый ненадежный элемент стабилизатора;
  • шум при работе (слышны щелчки при переключении реле).

Электронные

В этих приборах вместо реле используются специальные устройства – тиристоры, которые являются электронными аналогами электрических реле. Плата управления анализирует входное напряжение и подключает выход стабилизатора к соответствующей обмотке автотрансформатора, включая нужный тиристор(ы).

Достоинства электронного стабилизатора:
  • практически мгновенная реакция на изменение параметров сети;
  • более долгий срок безотказной работы по сравнению с релейными стабилизаторами;
  • бесшумная работа.
Недостатки:
  • искажение формы выходного напряжения;
  • высокая стоимость.

Электромеханические

Основной элемент подобных стабилизаторов – вольтодобавочный трансформатор с автотрансформаторной первичной обмоткой. Постоянство напряжения на нагрузке поддерживается изменением коэффициента трансформации путем перемещения по отводам первичной обмотки скользящего контакта.

Контакт перемещается исполнительным механизмом, включающим в себя электродвигатель и схему управления.

У подавляющего большинства моделей электромеханических стабилизаторов подвижный контакт представляет собой угольный электрод, наподобие щетки в коллекторном электродвигателе.

Особо продвинутые модели вместо угольного электрода имеют подвижный ролик, а иногда и не один. Ролики меньше изнашивается, следовательно, такие устройства реже нуждаются в техобслуживании. Такие трансформаторы напряжения для частных домов уже можно рекомендовать к покупке.

Достоинства электромеханических стабилизаторов:
  • расширенный диапазон регулирования сети – от 130 до 260 В;
  • форма напряжения на нагрузке не искажается, меняется только амплитуда;
  • выдерживают кратковременную перегрузку;
  • нечувствительны к отклонениям сети по форме и частоте.
Недостатки:
  • требуют периодического ТО (по мере износа подвижных контактов);
  • отказы в работе при низких температурах;
  • регулирование осуществляется с задержкой, стабилизатор не успевает реагировать на кратковременные пики и провалы, передавая их в нагрузку;
  • шум при срабатывании электродвигателя в моменты регулирования.

Инверторные

Инверторные, или стабилизаторы двойного преобразования, эффективны еще больше, чем электронные. Отклонение выходного напряжения не превышает 0,5%, частота также высокостабильна.

Принцип работы основывается на выпрямлении сетевого напряжения, подаче его на инвертор, в котором вырабатывается переменное напряжение (синусоидальной или трапецеидальной формы), подаваемое на выход, что и обеспечивает почти полную независимость выхода от частоты и формы входа.

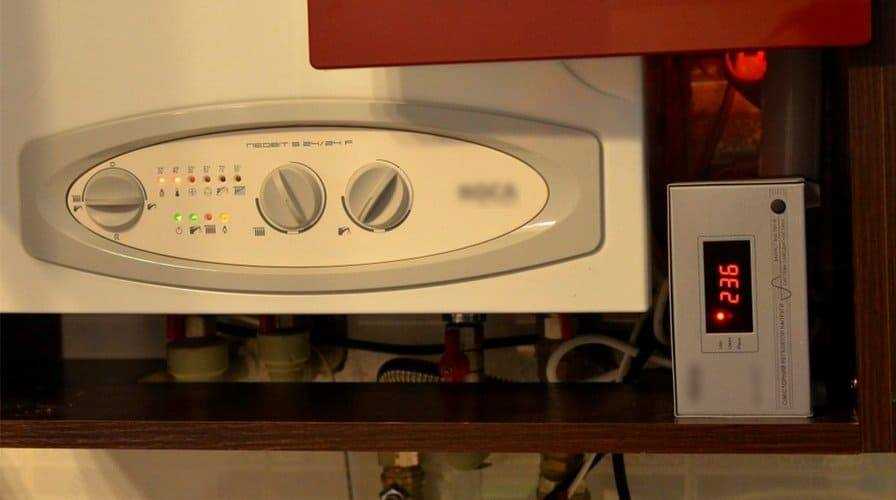

Эти устройства рекомендуются для наиболее критичных по питанию потребителей, например, измерительного или медицинского оборудования. Такой стабилизатор в загородный дом покупать просто не зачем. Ну разве что совсем маломощный, исключительно для дорогущего газового котла и пары ламп накаливания.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Техногид
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
